Cosas a tener en cuenta a la hora de comprar una tira LED

Cosas a tener en cuenta a la hora de comprar una tira LED

Existen diferentes tipos de tiras de LEDs y cada vez aparecen nuevos diseños y formatos. Las más habituales son las tiras flexibles con adhesivo 3M por la cara trasera y que llevan LEDs tipo SMD. Se suelen vender en rollos de 5 metros, pero en nuestra tienda también vedemos en tramos de 1 metro (múltiplos de 1 metro, 2 metros, 3 metros y 4 metros).

Principales características a la hora de comprar una tira LED

A) Tipo de LED

Las tiras suelen llevar LEDs con encapsulado SMD de diversos tamaños como son:

- SMD 3528 (3,5mm x 2,8mm): Cada LED emite entre 3 y 6 Lúmenes.
- SMD 3014 (3,0mm x 1,4mm): Cada LED emite entre 5 y 8 Lúmenes.
- SMD 2835 (2,8mm x 3,5mm): Cada LED emite entre 9 y 15 Lúmenes.
- SMD 5050 (5,0mm x 5,0mm): Cada LED emite entre 12 y 16 Lúmenes.
- SMD 5630 (5,6mm x 3,0mm): Cada LED emite entre 16 y 20 Lúmenes.
- SMD 5630 Alto rendimiento (5,6mm x 3,0mm): Cada LED emite entre 21 y 28 Lúmenes.

Varios tipos de LED SMD

B) Número de LEDs por metro

En función del número de LEDs por metro la tira va a iluminar más o menos:

- 30 LEDs SMD 5050 por metro = 30 LED x (12 ó 16 Lúmenes) = De 360 a 480 lúmenes por metro.

- 120 LEDs SMD 3528 por metro = 120 LED x (3 ó 6 Lúmenes) = De 360 a 720 lúmenes por metro.

- 60 LEDs SMD 2835 por metro = 60 LED x (8 ó 12 Lúmenes) = De 540 a 900 lúmenes por metro.

- 60 LEDs SMD 5050 por metro = 60 LED x (12 ó 16 Lúmenes) = De 720 a 960 lúmenes por metro.

- 60 LEDs SMD 5630 por metro = 60 LED x (16 ó 20 Lúmenes) = De 960 a 1200 lúmenes por metro.

- 204 LEDs SMD 3014 por metro= 204 LED x (5 ó 9 Lúmenes) = De 1020 a 1.632 lúmenes por metro.

- 60 LEDs SMD 5630 Alto rendimiento= 60 LED x (16 ó 20 Lúmenes) = De 1260 a 1680 lúmenes por metro.

- 120 LEDs SMD 2835 por metro = 120 LED x (8 ó 12 Lúmenes) = De 1080 a 1.800 lúmenes por metro.

- 240 LEDs SMD 3014 por metro= 204 LED x (5 ó 9 Lúmenes) = De 1200 a 1920 lúmenes por metro.

Comparativa de eficiencia de LEDs tamaño vs lumens

C) Consumo eléctrico

El consumo de las tiras depende del número y tipo de LEDs, siendo el siguiente:

- 30 LEDs SMD 5050 por metro = Tira Led de 7,2W/m

- 120 LEDs SMD 3528 por metro = Tira Led de 9,6W/m

- 60 LEDs SMD 2835 por metro = Tira Led de 12W/m

- 60 LEDs SMD 5050 por metro = Tira Led de 14,4W/m

- 60 LEDs SMD 5630 por metro = Tira Led de 16W/m

- 204 LEDs SMD 3014 por metro= Tira Led de 18W/m

- 60 LEDs SMD 5630 Alto rendimiento por metro = Tira Led de 20W/m

- 120 LEDs SMD 2835 por metro = Tira Led de 22W/m

- 240 LEDs SMD 3014 por metro= Tira Led de 24W/m

D) Medidas a cubrir por la tira de LEDs

Estas tiras se pueden cortar cada pocos centímetros o cada 1-3-6  LEDs dependiendo del modelo de tira, por lo que al ser medidas estándar el corte de las mismas, es muy importante saber la distancia exacta que debemos de cubrir y elegir la tira que con su corte más se ajuste a la misma, así lograremos cubrir prácticamente todo el espacio deseado con la tira de LEDs elegida, según modelo se pueden cortar cada:

- 30 LEDs SMD 5050 por metro = Corte cada 10cm (6 Led)

- 120 LEDs SMD 3528 por metro = Corte cada 2,5cm (3 Led)

- 60 LEDs SMD 2835 por metro = Corte cada 5cm (3 Led)

- 60 LEDs SMD 5050 por metro = Corte cada 5cm (3 Led)

- 60 LEDs SMD 5630 por metro = Corte cada 5cm (3 Led)

- 204 LEDs SMD 3014 por metro= Corte cada 1,5cm (3 Led)

- 60 LEDs SMD 5630 Alto rendimiento por metro = Corte cada 5cm (3 Led)

- 120 LEDs SMD 2835 por metro = Corte cada 5cm (6 Led)

- 240 LEDs SMD 3014 por metro= Corte cada 1,25cm (3 Led)

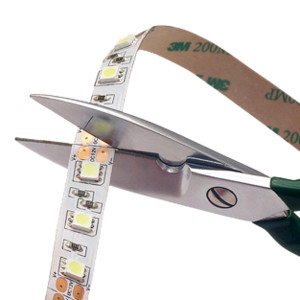

Cortes de tiras de LED por metro

E) Color de la luz de la tira de LEDs

En cuanto al color de la luz, va a depender de tus gustos y de lo que quieras conseguir:

La luz blanca cálida, como su nombre indica va a transmitir calidez a la habitación, la luz blanca neutra o blanca fría va a ser más fría pero te va a dar sensación de más iluminación y da un toque moderno y diferente. para que te hagas una idea, en los hogares siempre se han puesto lámparas incandescentes o halógenas y éstas son 100% cálidas.

Otra opción es la tira RGB, que puedes combinar mezclas de colores entre la luz roja, verde y azul. Todo depende de tus gustos, de los colores de las paredes o techos y de lo que estés buscando.

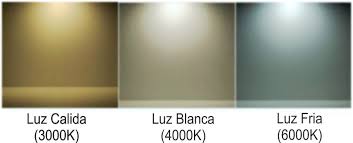

Color de la luz LED

F) Tensión de trabajo

Los LEDs SMD funcionan con corriente continua, es decir necesitan una fuente de alimentación (FA) para poder conectarlas a la red de corriente alterna. La mayoría de las tiras de LEDs funcionan a 12VDc o 24VDc. Su consumo va relativo a su potencia según la siguiente formula:

Potencia (P) = Corriente (I) x Tensión (V)

Por ello analizando esta formula, significa que por las tiras que trabajan a 12VDc circula el doble de corriente que por las de 24VDc, por tanto se calientan más y “sufren” más.

A parte otro factor que influye es la caída de tensión. Si se conectan muchos metros de tira seguidos, la caída de tensión en las tiras de 12VDc es más perceptible que en las de 24VDc. Es decir si cae un 1 Voltio cada x metros de distancia afecta más a las tiras que funcionan a 12VDc. Llegarían 11VDc a esos LEDs y se iluminarían menos que en las tiras que funcionan a 24VDc y en su caso llegarían 23VDc.

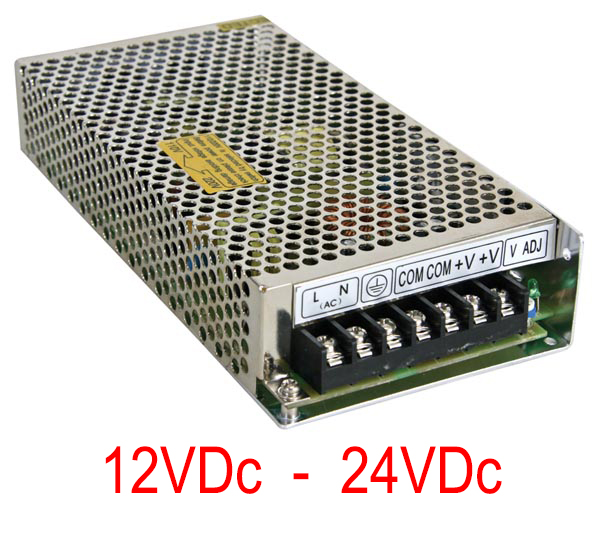

Fuente de alimentación 12VDC-24VDc

G) Calcular fuente de alimentación

Una vez elegida la tira hay que calcular la fuente de alimentación a 12V o a 24V . Por ejemplo;

- necesito iluminar un mueble que mide 15 metros lineales;
- elijo la tira de LEDs SMD5050 de 60 LEDs por metro a 12VDc (14,4W/m);
- cómo se venden en rollos de 5 metros, necesito pedir 3 rollos;
- quiero que se enciendan los 15 metros a la vez, luego necesito una fuente de alimentación para los 15 metros.

Para calcularla:

- como sé que esa tira consume 14,4 W cada metro hago la multiplicación: 15 metros x 14,4W = 216 W.
- A este dato hay que añadir las pérdidas de la fuente de alimentación. Si consideramos una eficiencia de la fuente de un 90% , lo que 216 W x 100 /90 = 240 W.

Es decir con una fuente de alimentación de 250W a 12 VDc tiene que funcionar perfectamente.

Las tiras de LEDs se pueden conectar en paralelo sin ningún problema. Lo que tienes que tener en cuenta es que la fuente de alimentación sea de la potencia suficiente para alimentar todas las tiras que se conecten en paralelo.

Esquema de conexión a la fuente de alimentación

La manera de conectar la tira es conectar los cables de la tira ROJO y NEGRO a la salida de la fuente de alimentación:

- SIGNO + o +V con el cable rojo
- SIGNO – ,  –V o COM con el cable negro

La fuente de alimentación hay que conectarla a la red eléctrica de 230VAc (Fase (F), Neutro (N) y Tierra (TT )).

ADVERTENCIA: Este tipo de instalaciones es recomendable que lo realice personal cualificado.

Esperamos que os haya servido de utilidad y si necesitáis asesoramiento, contactad con nosotros para más información.
